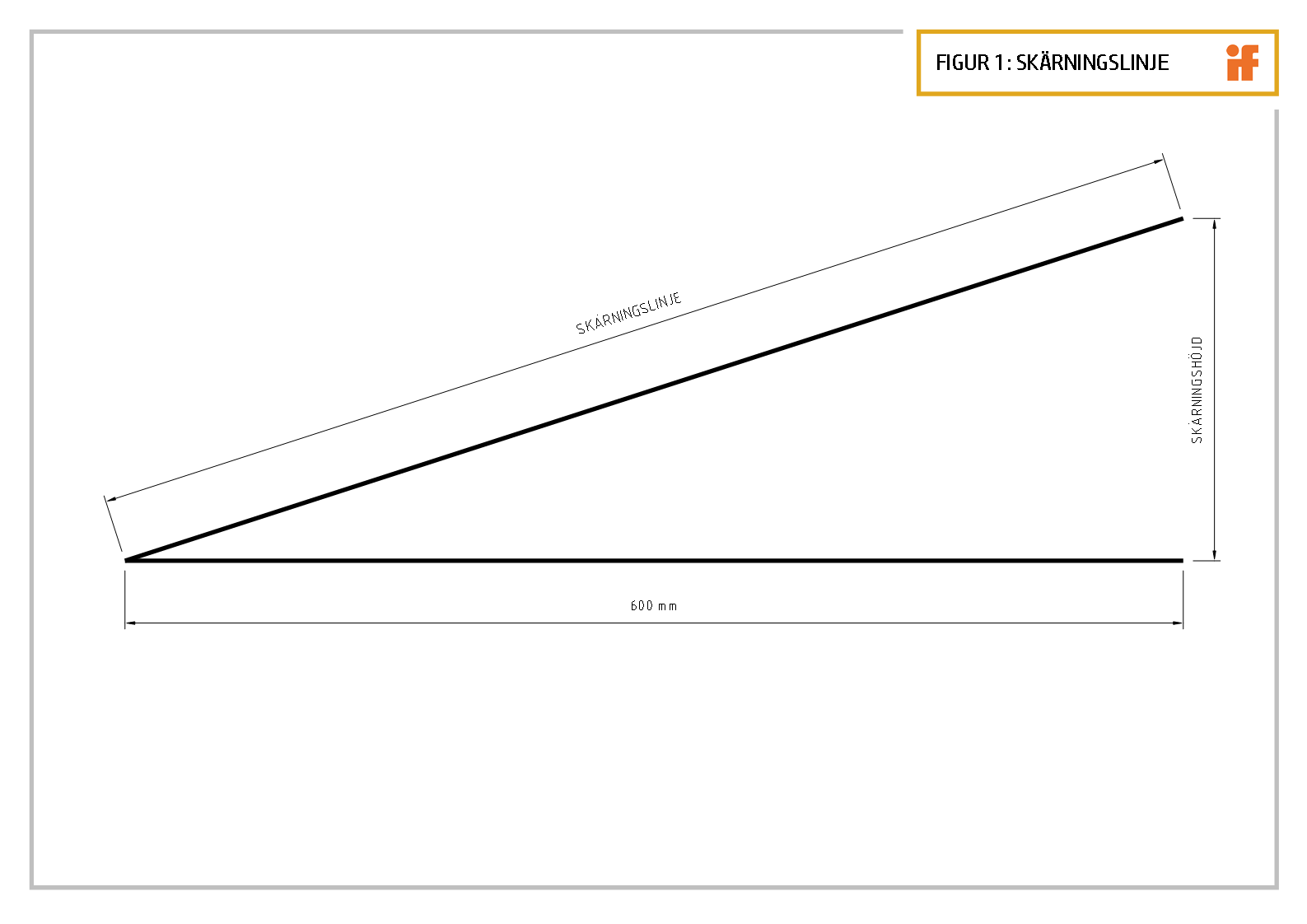

Drag en skärningslinje
- Vi drar skärningslinjen och därvid bildas en triangel.
- Med hjälp av denna triangel kan vi konstruera längder som vi överför till segmenten.
Tabell för skärningshöjd
| Antal segment i böjen | Skärningshöjd [mm] |
|---|---|
| 3 | 160,8 |
| 4 | 119,3 |
| 5 | 95 |
| 6 | 79 |
| 7 | 67 |
| 8 | 59 |
| 9 | 52,5 |
| 10 | 47,2 |
| 11 | 43 |
| 12 | 39,3 |
- Tabellen ovan visar skärningshöjden för en del konstruktioner med olika antal segment i varje böj.
- När vi har bestämt antal segment kan vi alltså läsa av skärningshöjden i tabellen.
- Måtten i tabellen förutsätter en grundlinje på exakt 600 mm och att böjen är 90°.

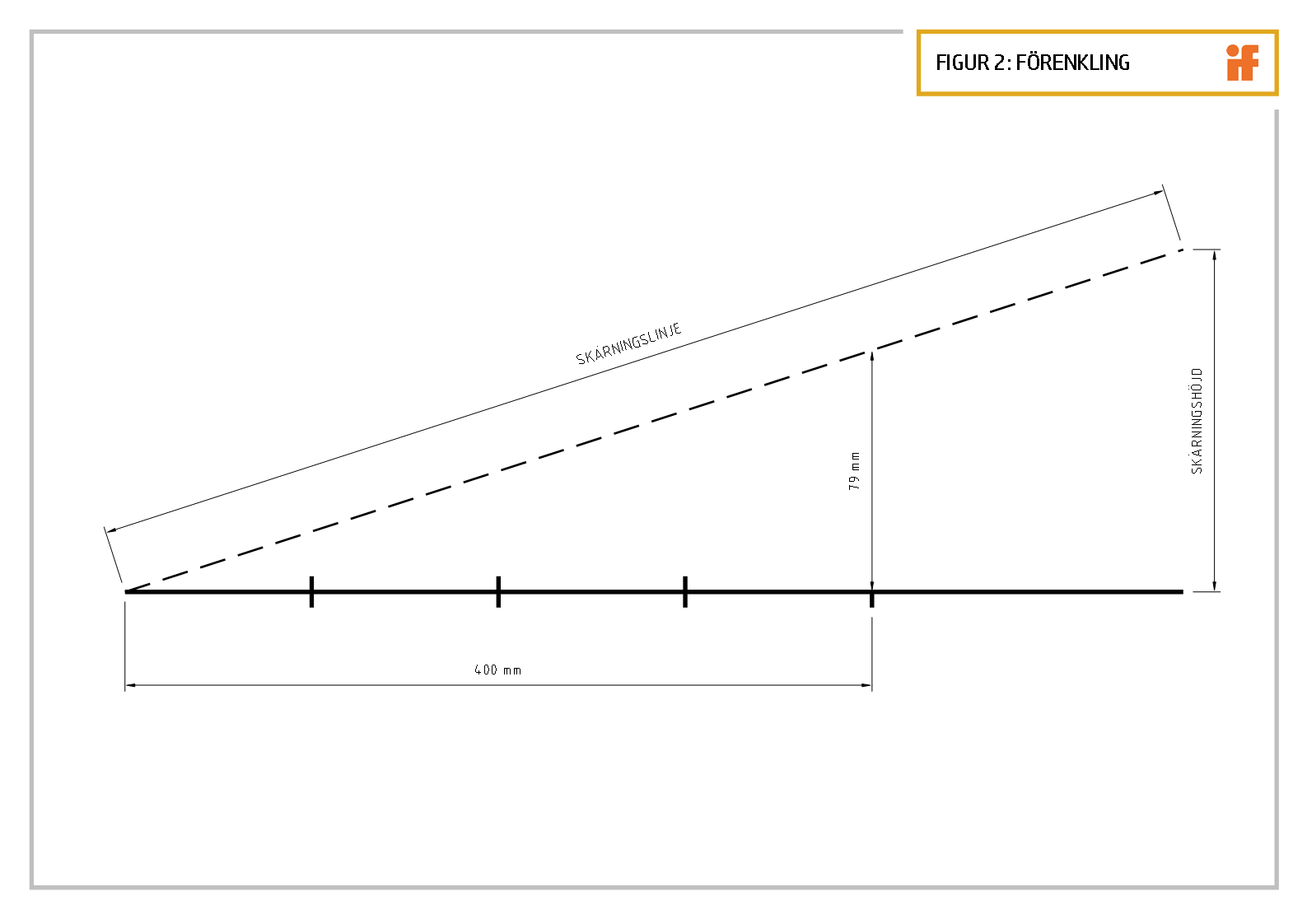

Förenkling av ”600-tabellen”
- I stället för att använda en grundlinje på exakt 600 mm kan du mäta upp 100 mm för varje helt segment och sätta skärningshöjden på 79 mm.
Exempel
- 3 (hela) + 2 (halva) = 4 (hela) segment.
- D.v.s. 100 mm × 4 (hela) segment = 400 mm.
- Skärningshöjd (alltid) 79 mm dras upp i 400 mm punkten.
- Om du kommer ihåg detta så är du inte beroende av att ha tillgång till tabellen hela tiden.
